Een kopersgids om te begrijpen waarvoor u betaalt
BestratingsafwerkmachinegietvormDe prijzen variëren sterk per leverancier. Een offerte voor hetzelfde bestratingsformaat kan variëren van minder dan $ 1.000 tot meer dan $ 5.000. Nieuwe kopers kiezen vaak voor de laagste prijs, om er vervolgens achter te komen dat de mal binnen drie maanden verslijt of blokken produceert die niet aan de specificaties voldoen. Ervaren kopers begrijpen dat de prijs de materialen, verwerking, warmtebehandeling en kwaliteitscontrole weerspiegelt.
In deze gids worden de factoren uitgelegd die de prijzen van bestratingsmatrijzen bepalen en worden standaard kostenbenchmarks gegeven. De informatie is gebaseerd opUNIK‘s productie-ervaring in Quanzhou sinds 2010 en meer dan 15 jaar export naar 28 landen.

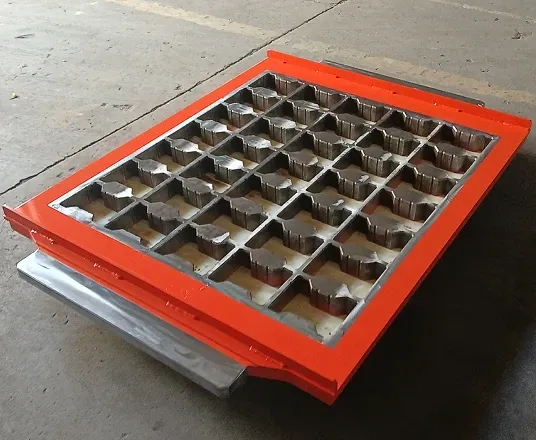

De prijs van een bestratingsmatrijs wordt bepaald door vier primaire kostenfactoren: staalkwaliteit, warmtebehandeling, bewerkingsprecisie en aantal caviteiten. Elke factor heeft een directe impact op zowel de initiële prijs als de levensduur van de matrijs.
| Kostendrijver | Goedkope optie | Standaard industriële optie | Premium-optie |
| Staalkwaliteit | 40Cr of Q235 | 42CrMo | Cr12MoV / 9CrSi gereedschapsstaal |
| Warmtebehandeling | Geen of eenvoudige blussing | Carbureren (HRC58-62) | Carbureren + diep-cryogeen |
| Bewerking | Conventioneel frezen | CNC-bewerking (Ra 1,6) | CNC + draadsnijden (Ra 0,8) |
| Afwerking van de holte | Zoals machinaal bewerkt (Ra 6.3+) | Gepolijst (Ra 1,6) | Spiegelafwerking (Ra 0,4) |
| Verwachte levensduur | 25.000 – 35.000 cycli | 80.000 – 100.000 cycli | 120.000+ cycli |
Leveranciers die de laagste prijs bieden, gebruiken doorgaans goedkoop staal, slaan de juiste warmtebehandeling over en accepteren ruwe bewerkingsafwerkingen. De mal werkt korte tijd, maar gaat snel kapot. Leveranciers die standaard industriële prijzen aanbieden, gebruiken geschikte materialen en processen, waardoor een voorspelbare levensduur wordt gegarandeerd. Premium-opties voegen een diep-cryogene behandeling en spiegelafwerkingen toe voor maximale duurzaamheid bij toepassingen met hoge slijtage.
De staalsoort is goed voor ongeveer 30-40% van de totale matrijskosten.
40Cr of Q235 – Dit zijn constructiestaalsoorten voor algemeen gebruik. Ze zijn goedkoop en overal verkrijgbaar. Ze missen echter de hardheid en slijtvastheid die nodig zijn voor de productie van betonafwerkmachines. Een mal gemaakt van 40Cr gaat doorgaans 25.000-35.000 cycli mee voordat de afmetingen van de holte buiten de tolerantie vallen.
42CrMo – Dit is een chroom-molybdeen gelegeerd staal met goede hardbaarheid. Het is de industriestandaard voor de productie van middelgrote bestratingsafwerkmachines. Een 42CrMo-matrijs met de juiste warmtebehandeling gaat 80.000-100.000 cycli mee. De materiaalkosten zijn ongeveer 40-50% hoger dan 40Cr.
Cr12MoV of 9CrSi – Dit zijn gereedschapsstaalsoorten met hoog koolstofgehalte en hoog chroomgehalte, ontworpen voor extreme slijtvastheid. Ze worden gebruikt voor de productie van grote volumes of zeer schurende betonmengsels. De materiaalkosten zijn 100-150% hoger dan die van 42CrMo, maar de levensduur strekt zich uit tot meer dan 120.000 cycli.
UNIK gebruikt Cr12MoV en 9CrSi voor standaard bestratingsvormen, terwijl 42CrMo beschikbaar is voor toepassingen met kleinere volumes.
Warmtebehandeling is het vaakst overgeslagen of slecht uitgevoerde proces bij goedkope matrijzen. Als het op de juiste manier wordt uitgevoerd, is het goed voor ongeveer 15-25% van de totale matrijskosten.
Geen warmtebehandeling – De mal wordt vervaardigd uit gegloeid staal en verzonden. De oppervlaktehardheid bedraagt ongeveer HRC20-25. Caviteitsranden binnen enkele weken rond.
Eenvoudig blussen – De mal wordt verwarmd en geblust in olie of water. Het hele gedeelte wordt hard maar bros. De oppervlaktehardheid bereikt HRC50-55, maar de mal scheurt onder trillingen. Dit proces kost weinig, maar levert slechte resultaten op.
Carbureren – De mal wordt verwarmd in een koolstofrijke omgeving, waardoor koolstof in de oppervlaktelaag (1,3-1,5 mm diep) kan diffunderen. Het oppervlak wordt hard (HRC58-62) terwijl de kern taai blijft (HRC35-40). Dit is de industriestandaard voor kwaliteitsmatrijzen.
Carbureren + diep-cryogene behandeling – Na het carbureren wordt de mal gekoeld tot -196°C met behulp van vloeibare stikstof. Hierdoor wordt het achtergebleven austeniet omgezet in martensiet, waardoor de hardheid en slijtvastheid toenemen. De levensduur wordt met 30% of meer verlengd.
UNIK past standaard een carboniserende warmtebehandeling toe op alle bestratingsmatrijzen, waarbij een diep-cryogene behandeling als optie verkrijgbaar is.
Bewerking is verantwoordelijk voor ongeveer 25-35% van de totale matrijskosten, afhankelijk van de complexiteit.
Conventioneel frezen – De holte wordt bewerkt met behulp van standaard freesapparatuur. Oppervlakteafwerking is Ra 6,3 of ruwer. De maattolerantie is ±0,5 mm of breder. Dit is geschikt voor productie in kleine volumes waarbij het blokuiterlijk niet kritisch is.
CNC-bewerking – Computergestuurde freesapparatuur produceert consistente holtes met een oppervlakteafwerking van Ra 1,6 en een tolerantie van ± 0,3 mm. Dit is de industriestandaard voor de commerciële productie van bestratingsafwerkmachines.
CNC + draadvonken – Voor complexe, in elkaar grijpende bestratingspatronen of krappe tolerantievereisten biedt machinale elektrische ontladingsbewerking de hoogste precisie. Oppervlakteafwerking kan Ra 0,8 bereiken. De kosten zijn 30-50% hoger dan bij standaard CNC-bewerking.
UNIK maakt gebruik van CNC-bewerking voor alle bestratingsmatrijzen, met een oppervlakteafwerking van Ra 1,6 en een maattolerantie van ± 0,3 mm.
Meerdere holtesmallenkosten vooraf meer, maar verlagen de prijs per holte.
| Holten per mal | Typische totaalprijs | Prijs per holte |
| 1 holte | $ 1.200 – $ 1.800 | $ 1.200 – $ 1.800 |
| 2 gaatjes | $ 1.800 – $ 2.500 | $ 900 – $ 1.250 |
| 3 gaatjes | $ 2.200 – $ 3.200 | $730 – $1.070 |
| 4 gaatjes | $ 2.800 – $ 4.000 | $ 700 – $ 1.000 |
De prijs per holte neemt af naarmate het aantal holtes toeneemt, omdat het buitenframe, de montagehardware en de insteltijd over de holtes worden gedeeld. Voor de productie van grote volumes bieden matrijzen met 3 of 4 holtes de laagste kosten per blok.
Gebaseerd op de exportervaring van UNIK naar 28 landen, vertegenwoordigen de volgende prijsklassen de industrienormen voor hoogwaardige bestratingsmatrijzen vervaardigd met het juiste staal, warmtebehandeling en CNC-bewerking.
| Soort bestratingsafwerkmachines | Typische maat | Gaatjes | Prijsklasse (USD) |
| Standaard rechthoekige bestratingsafwerkmachine | 200x100x60mm | 2-3 | $ 1.500 – $ 2.500 |

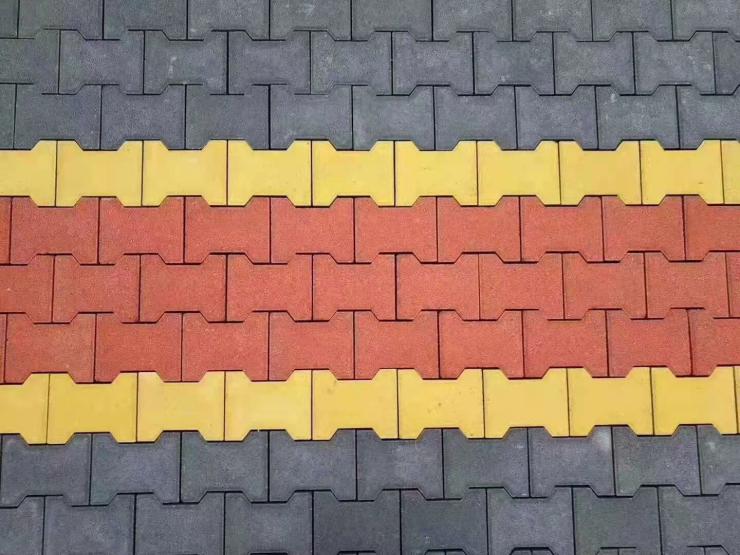

| In elkaar grijpende bestratingsafwerkmachines | 225x112,5x60mm | 2-3 | $ 1.800 – $ 3.000 |
| Gras bestratingsafwerkmachine | 333x166x80mm | 2 | $ 2.000 – $ 3.200 |
| Golf-type bestratingsafwerkmachine | 200x100x80mm | 2-3 | $ 2.200 – $ 3.500 |
| Zeshoekige bestratingsafwerkmachine | 200x200x60mm | 2 | $ 2.000 - $ 3.000 |
| Aangepast ontwerp (elk formaat) | Klant gespecificeerd | 1-4 | $ 2.500 – $ 5.000 |
Prijzen onder dit bereik duiden doorgaans op aangetaste materialen of processen. Prijzen boven dit bereik kunnen premiumfuncties omvatten, zoals een diep-cryogene behandeling of spiegelafwerkingen.
De aankoopprijs is slechts een deel van de totale kosten voor het bezitten van een bestratingsmatrijs.
Vervangingsfrequentie – Een matrijs van $ 1.000 die 30.000 cycli meegaat, moet elke 3-4 maanden worden vervangen in een dubbele ploegendienst. Een mal van $ 2000 die 90.000 cycli meegaat, moet één keer per jaar worden vervangen. De jaarlijkse matrijskosten zijn lager met de duurdere matrijs.
Downtime – Bij elke matrijsvervanging moet de productie worden stilgelegd. Frequentere vervangingen betekenen meer verloren productie-uren.
Afvalblokken – Een versleten mal produceert blokken die niet aan de specificaties voldoen en die niet kunnen worden verkocht. Een mal die langer tolerantie behoudt, genereert minder afval.
Machineslijtage – Een gebarsten of vervormde mal belast de blokmachine, waardoor de slijtage van trillingscomponenten en hydraulische systemen wordt versneld.
Verzending en logistiek – Zwaardere mallen kosten meer om te verzenden. Mallen met meerdere holtes wegen meer, maar produceren meer blokken per cyclus, waardoor de verzendkosten mogelijk worden gecompenseerd.
Om een nauwkeurige offerte te ontvangen, dient u de volgende informatie aan uw matrijzenleverancier te verstrekken:
Grootte bestratingsafwerkmachine – Lengte, breedte en hoogte in millimeters of inches
Bestratingsafwerkmachines patroon – Rechthoekig, in elkaar grijpend, golfvormig, zeshoekig of op maat (geef tekening of voorbeeld)
Aantal gaatjes – Hoeveel straatstenen per cyclus
Merk en model machine – Voor compatibiliteit van montage-interfaces
Dagelijkse productiedoelstelling – Het aanbevelen van de juiste staalsoort en warmtebehandeling
Beschrijving betonmix – Standaard, schurend of met gerecyclede toeslagmaterialen
UNIK brengt offertes uit binnen 24 uur na ontvangst van volledige informatie.
| Prijsklasse | Typische specificaties | Verwachte levensduur | Beste voor |
| Minder dan $ 1.000 | 40Cr-staal, geen warmtebehandeling, ruwe afwerking | 25.000 – 35.000 cycli | Incidenteel gebruik, kleine projecten |
| $ 1.500 – $ 2.500 | 42CrMo-staal, gecarboneerd, CNC-gefreesd, Ra 1,6 | 80.000 – 100.000 cycli | Commerciële productie, enkele ploegendienst |
| $ 2.500 - $ 4.000 | Cr12MoV/9CrSi, carboneren + diep-cryogeen, precisie-CNC | 100.000 – 120.000+ cycli | Productie van grote volumes, dubbele ploegendienst |
| $ 4.000+ | Gereedschapsstaal, volledige warmtebehandeling, draadvonken, ontwerp op maat | 120.000+ cycli | Speciale toepassingen, schuurmengsels |
De standaard bestratingsmatrijzen van UNIK vallen in het bereik van $ 1.500 - $ 3.500, afhankelijk van de grootte en het aantal holtes, vervaardigd uit Cr12MoV- of 9CrSi-staal met carbonerende warmtebehandeling, CNC-bewerking en Ra 1.6-oppervlakteafwerking.
