Ongelijke dikte op zeshoekige straatstenen? Controleer eerst deze drie ontwerpfouten van de mal

Zeshoekige straatstenen worden veel gebruikt voor erosiebestrijding, grasparkeren en landschapsprojecten. Hun zeszijdige geometrie vereist een nauwkeurig matrijsontwerp. Wanneer de dikte over de bestratingsafwerkmachine varieert – één rand dikker dan de tegenoverliggende rand, of het midden dunner dan de omtrek – is het probleem zelden het betonmengsel of de machine. Vaker is de schimmel zelf de oorzaak.

In dit artikel worden drie veel voorkomende ontwerpfouten in matrijzen onderzocht die ongelijke zeshoekige straatstenen veroorzaken. Elke fout heeft een specifieke oplossing. Het aanpakken van deze problemen kan de verspilling verminderen en verbeterenblokconsistentie en verleng de levensduur van de schimmel.

Fout nr. 1: ongelijkmatige slijtage van spouwmuren

Het probleem

In een zeshoekige bestratingsmal komt beton vanaf de bodem de holte binnen en stroomt naar de muren. De wanden die in de richting van de betonstroomrichting wijzen, slijten sneller dan de tegenoverliggende wanden. Gedurende duizenden cycli wordt de ene kant van de holte dunner dan de andere. De bestratingsafwerkmachine komt dan naar buiten met één rand dikker dan de tegenoverliggende rand.

Dit type ongelijke dikte is directioneel. Het verschijnt als een wigvorm in plaats van als een symmetrische zeshoek. Operators geven vaak de schuld aan de trillingen van de machine of aan het betonmengsel, maar de echte oorzaak is ongelijkmatige slijtage van de spouwmuren.

De oplossing

Vormontwerpers kunnen rekening houden met de materiaalstroom door extra dikte toe te voegen aan slijtvaste wanden of door op die oppervlakken een hardere staalsoort te gebruiken. BijUNIKgebruiken we een carbonerende warmtebehandeling om alle spouwmuren gelijkmatig uit te harden tot HRC58-62. Het harde oppervlak is slijtvast en de behandelingsdiepte (ongeveer 2 mm) zorgt voor een consistente slijtlaag over elke wand van de zeshoek. Dit vertraagt ​​de differentiële slijtage en behoudt de holtegeometrie langer.

Fout nr. 2: scherpe interne hoeken

Het probleem

Een zeshoekige holte heeft twaalf interne hoeken: zes aan de bovenrand en zes aan de onderkant. Wanneer deze hoeken worden bewerkt als scherpe hoeken van 90 graden, worden het spanningsconcentratiepunten. Elke trillingscyclus duwt de spanning in deze scherpe hoeken. Het metaal op de hoek vervormt lichtjes en herstelt zich vervolgens. Gedurende tienduizenden cycli zorgt deze herhaalde spanning ervoor dat de holte vervormt. De vervorming verandert de afstand tussen tegenover elkaar liggende muren, wat resulteert in straatstenen die aan de ene kant dikker zijn en aan de andere kant dunner.

Scherpe hoeken slijten ook sneller dan afgeronde hoeken. Een scherpe hoek heeft minder metaalmassa om de impact te absorberen. Zodra de hoek door slijtage is afgerond, verandert de vorm van de holte permanent.

De oplossing

Door een straal aan elke binnenhoek toe te voegen, worden spanningsconcentratiepunten geëlimineerd. Een straal van 3-5 mm zorgt ervoor dat de spanning de hoek om kan stromen in plaats van er tegenaan te botsen. De spouw behoudt zijn vorm langer en de dikte van de bestrating blijft consistent over alle zes de zijden.

Afgeronde hoeken verbeteren ook het ontvormen. Beton komt beter los van een gebogen oppervlak dan van een scherpe rand, waardoor de weerstand wordt verminderd en de slijtage verder wordt vertraagd.

Fout nr. 3: Ongelijke holtediepte over de vormplaat

Het probleem

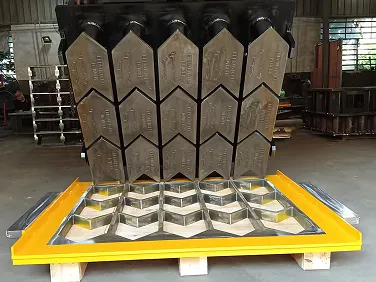

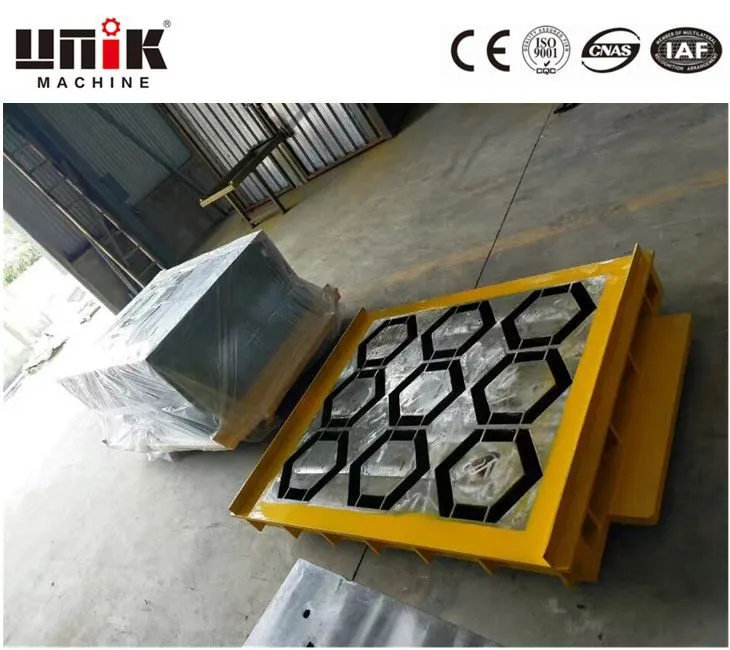

Een zeshoekige bestratingsmatrijs bevat doorgaans meerdere holtes: twee, drie of vier per vormplaat. Wanneer de malplaat zelf niet perfect vlak is of wanneer de holtes op verschillende diepten worden bewerkt, produceert elke holte een bestratingsafwerkmachine met een verschillende dikte. Deze variatie is niet directioneel (zoals fout nr. 1). Het is positioneel: spouw één produceert dikke straatstenen, spouw drie produceert dunne straatstenen.

De hoofdoorzaak is vaak een slechte bewerking of een ongelijkmatige basisplaat. Goedkope leveranciers kunnen de stap overslaan van het platmaken van de malplaat voordat ze holtes snijden. Anderen gebruiken versleten CNC-gereedschappen die aan de ene kant van de plaat dieper snijden dan aan de andere kant. Het resultaat is een inconsistente bestratingsdikte uit dezelfde mal.

De oplossing

Elke vormplaat moet vlak worden geslepen voordat er een holte wordt bewerkt. De maattolerantie moet over de gehele plaat op ±0,1 mm worden gehouden. De caviteitsdiepte moet op meerdere punten (midden en randen) voor elke caviteit worden gecontroleerd.

Bij UNIK gebruiken we CNC-bewerkingen met procesinspectie. Elke holtediepte wordt tijdens het snijden geverifieerd. Na de bewerking wordt de volledige malplaat gemeten op een coördinatenmeetmachine (CMM) om te bevestigen dat alle holtes binnen de tolerantie vallen. Elke variatie groter dan ±0,1 mm veroorzaakt een herbewerking.

Hoe u kunt vaststellen welke fout uw productie beïnvloedt

Preventie door het juiste matrijsontwerp

Een ongelijkmatige dikte op zeshoekige straatstenen is niet onvermijdelijk. Drie ontwerppraktijken voorkomen de meeste problemen met diktevariatie:

1. Gebruik een carboniserende warmtebehandeling om een ​​uniforme oppervlaktehardheid (HRC58-62) over alle spouwmuren te creëren, waardoor de differentiële slijtage wordt vertraagd.

2. Bewerk radii van 3–5 mm op alle interne hoeken om spanningsconcentratie en vervorming te elimineren.

3. Houd een tolerantie van ± 0,1 mm aan op de diepte van de holte en de vlakheid van de plaat, geverifieerd door CMM-inspectie.

UNIK past deze praktijken toe sinds de oprichting in 2010. Het bedrijf is gevestigd in Quanzhou, China, en produceert steenmachines en betonmallen voor 28 landen. De productlijn omvat zeshoekige bestratingsmatrijzen, stoeprandvormen, blokvormen en holle blokgereedschappen.

Voor zeshoekige bestratingsmatrijzen die cyclus na cyclus een consistente dikte produceren, omvatten de specificaties 42CrMo-staal, carboniserende warmtebehandeling, hoekradii van 3–5 mm, oppervlakteafwerking Ra 1,6 en ± 0,1 mm maattolerantie.
